很多人在最初使用安规测试仪的时候，经常发生线路接错、不知道线路应该连接到哪个端口的情况，从而导致整个安规测试过程被耽搁，安规测试进度缓慢。那么，安规测试仪到底应该如何正确接线？下面，以台式安规综合测试仪为例，给大家细细讲解安规测试仪的接线方法。

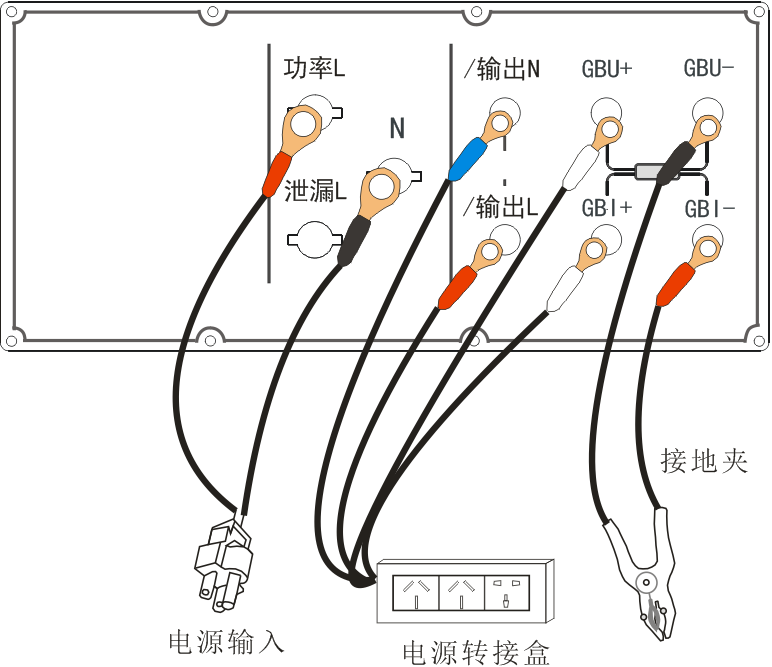

安规测试仪接线方法：

第一步：电源输入连接。根据测试所需将电源输入两条连接端子对应安规测试仪后面板输出端子进行连接，黑色接头对应“N”，红色接头根据测试所需选择功率端或者泄漏端任意一端进行连接。

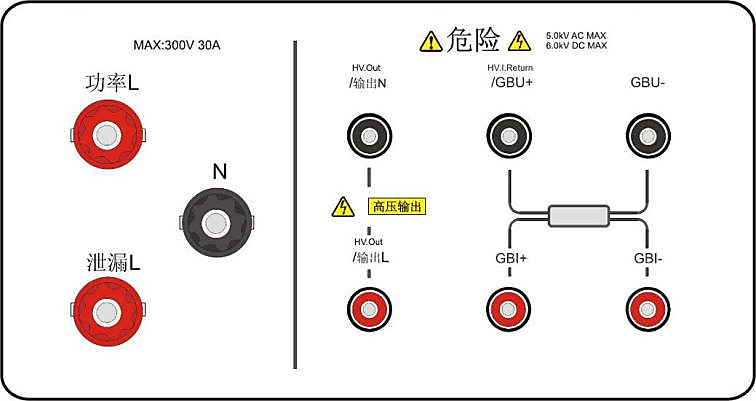

第二步：电源转接盒连接。电源转接盒的连接端子有文字标注出输出N、输出L、GBU+和GBI+等连接端子名称，同样，安规测试仪后面板也标注出了如图所示的连接端口名称，根据标注名称，将电源转接盒连接端子一一对应连接到安规测试仪后面板即可。

第三步：接地夹连接。电源输入和电源转接盒连接好后，进行接地夹连接，将接地夹的红色端口对应连接到安规测试仪后面板的GBI-端口，黑色端口连接到安规测试仪后面板的GBU-端口。

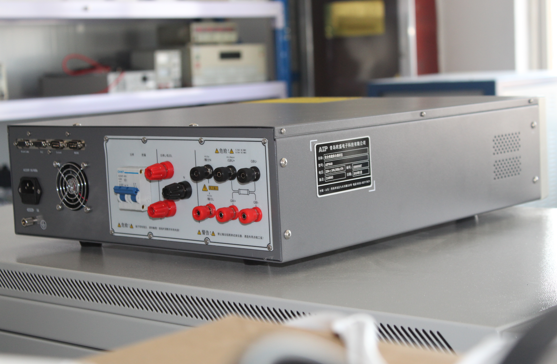

如上图所示，这样一台安规测试仪就连接好了，打开电源，设置好参数后，就可以正常使用了。需注意，为避免接线者发生触电等危险，接线前需检查确保安规测试仪处于断电状态，另外还需确认供电电源的规格，确认好后，再按照如上步骤进行安规测试仪线路连接工作。

只有正确连接安规测试仪，才能准确无误地测得安规数据。艾普欧盛专注全球安规测试，其生产的安规测试仪不仅接线方法简单便捷且产品配件齐全，24小时客服在线，专人对教安规测试仪接线方法，给您省心省力安规测试体验，详情可进入官网查看咨询。
