欧盛安规测试仪——耐压测试详解

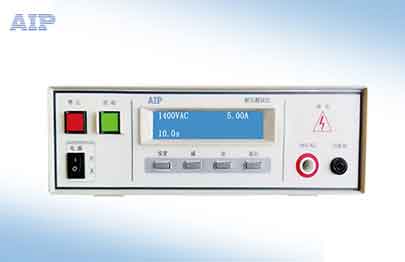

青岛艾普欧盛电子科技有限公司，专注于安规综合测试仪、变频电源、电参数测试仪的研究，是一家集研发、生产、销售为一体的综合性高科技公司。其中安规测试仪主要是用于家电，电器等安全性能的测量试验（主要检测项目有耐电压强度、泄漏电流、绝缘电阻和接地电阻）。今天欧盛小编带您了解一下安规测试中的耐压测试。
CSA、UL和IEC标准中，几乎各种电器安全标准都会要求对产品进行耐压测试。这就可以看出耐压测试是电器安全标准的一个重要组成部分。耐压测试（ Dielectric Voltage Withstand Test）也就是俗称的高压测试（High Voltage Test），通过对设备施加一个高于其额定值的电压并维持一定时间来判定设备的绝缘材料和空间距离是否符合要求的测试。本文将重点介绍美国和加拿大标准的耐压测试特点，耐压测试步骤及其指标和方法，以帮助中国企业制造出真正符合北美市场标准的电器设备，满足国外市场的高品质要求。
一、为什么要进行耐压测试？
通常情况下，电力系统中的电压波形是正弦波。电力系统在运行中由于雷击、操作、故障或电气设备的参数配置不当等原因，引起系统中某些部分的电压突然升高，大大超过其额定电压，这就是过电压。过电压按其发生的原因可分为两大类，一类是由于直接雷击或雷电感应而引起的过电压，称为外部过电压。雷电冲击电流和冲击电压的幅值都很大，而且持续时间很短，破坏性极大。但由于城镇及一般工业企业内的3－10kV与以下的架空线路，因受厂房或高大建筑物的屏蔽保护，所以遭受直接雷击的概率很小，比较安全。而且这里讨论的是民用电器，不在上述范围内，就不进一步讨论。另一类是因为电力系统内部的能量转换或参数变化引起的，例如切合空载线路，切断空载变压器，系统内发生单相弧光接地等，称为内部过电压。内部过电压是确定电力系统中各种电气设备正常绝缘水平的主要依据。也就是说，产品的绝缘结构的设计不但要考虑额定电压而且要考虑产品使用环境的内部过电压。耐压测试就是检测产品绝绿结构是否能够承受电力系统的内部过电压。
二、测试点和测试电压值
测试点和测试电压值依据具体产品的相关标准来确定。美国和加拿大除了其本身的北美体系的标准以外还有以IEC为基础的新标准。这里就用＂ motor－operated Appliances（ Household and Commercial）”CAN／csa-222 No.68-92a0portable Electrical motor-operated and Heating Appliances: General Requirements＂C22．2NO．1335．1－93的标准来介绍美国和加拿大标准的耐压测试的特点。
CAN/csa-c222 No.68-92要求：
产品的带电部分与可能接地的非带电导电体间须施加适当频率的交流电压达1分钟。
具体测试电压如下：
A、额定电压为31～250V的设备，测试电压为1000V。
B、额定电压为251～600V的设备，测试电压为1000V＋两倍额定电压。
C、额定电压为31～250V，无接地而且可被人体触及的设备，测试电压为2500V。
D、对于30伏或以下的低电压电路，测试电压为500V。
（对于漏电流可自行设置，有0．5mA5mA10mA各个公司／客户要求都不一样，一般低于20mA）
三、双重绝缘的产品：
1、带电部件与不可触及的带基本绝缘的非带电导电体之间：按照第二点要求；
2、不可触及的带基本绝缘的非带电导电体与可触及的导电体之间：2500V；
3、不可触及的带基本绝缘的非带电导电体与贴在外部非导电体表面上的金属之间：2500V；
4、加强绝缘的带电体与可触及的非带电导电体之间：4000V；
5、加强绝缘的带电体与贴在外部非导电体表面上的金属之间：4000V；
6、可触及的非带电导电体（或在外部非导电体表面上的金属）与外壳入口处电源线的金属层（或与电源线直径相等的金属杆）之间：2500V。
四、耐压测试和交流工频耐压测试的区别
耐压测试有两种：一种是交流耐压测试，另一种是直流耐压测试。由于绝缘材料的特性決定了交流和直流电压的击穿机理不同，大多数绝缘材料和系统都包含了一系列不同的介质。当对之施加交流试验电压时，电压将按材料的介电常数和尺寸等参数的比例来分配电压。而直流电压只按材料的电阻的比例来分配电压。而且实际上，绝缘结构发生击穿，往往是电击穿、热击穿、放电等多种形式同时存在，很难截然分开。而交流电压比直流电压增加了热击穿的可能性。
所以，我们认为交流耐压测试比直流耐压测试更加严格。实际操作中，在进行耐压测试时，如果要使用直流做耐压测试时，试验电压要求比交流工频的试验电压高。一般直流耐压测试的试验电压是通过把交流试验电压的有效值乘以一个常数K。
通过对比测试，我们有如下的结果：电线电缆产品，常数K选用3；航空工业，常数K选用1.6至1.7；CSA对民用产品一般使用1.414。
五、试验和工厂测试
耐压试验是用来判断产品的绝缘结构设计是否符合实际使用。通常是在升温测试、潮态测试、异常测试和其它的一些测试后立即进行。一般是对产品施加试验电压一分钟。
工厂测试是检测生产过程的生产缺陷，不是检测绝缘结构的设计是否合理。通常是产品完成后准备包装前进行的。产品绝缘结构的缺陷通常会有如下的情况：锋利的部件损伤了电线绝缘层，连接线一地或初级－次级间的电子元器件给短路了，电线的焊接点焊的不好或脱落了，爬电距离减少了，变压器内的绝缘损坏了等等。为了适应大批量生产，工厂测试还可以将试验电压值提高20％，试验时间由1分钟缩短到1秒钟。
六、测试和击穿测试
标准中会指定测试时的具体电压数值。经过耐压测试只能说明产品的结构能承受该试验电压，而不能说明产品的绝缘结构究竟能承受多高的电压。如果在进行绝缘材料的应用研究和电器设备的设计，需要测定绝缘强度时，就需要进行击穿测试。击穿测试就是测试电介质被击穿时的电压。当电场强度超过某一极限时，通过介质的电流与施加于介质的电压关系就不符合欧姆定律，而是突然增加，这时绝缘材料被破坏而失去了绝缘性能。对于一台电气产品而言，如果其绝缘发生了击穿，它就失去了运行使用功能。这结果与耐压测试完全不同。耐压测试是要通过测试来保证产品没有缺陷，能安全正常的工作。所以，耐压测试的测试电压是经过实践证明是安全、可靠、有效的，应该严格按其执行。我们到工厂进行工厂审查时，有些工厂为了显示其产品的质量好，把耐压测试的电压特别提高，有的甚至提高到所要求的两倍，这样做是有百害无一益的。第一，这样做有可能降低了产品的合格率；第二，虽然通过了测试，有可能损害了一部分绝缘结构，使产品的安全性降低；第三，有可能损坏一些元器件，使产品的质量降低，寿命减短。
经常有人提“多大的漏电流就认为是耐压击穿了？＂的问题，其实这个漏电流是很难精确的。因为当高压施加到产品时，会在绝缘间产生一个稳定的微小漏电流，由于每种产品复杂程度和绝缘结构都不同，这个漏电流会随之变化。当绝缘被击穿时，这个漏电流将迅速增加。所以一般情況下，只要将此耐压测试仪器的过电流继电器动作电流（即是漏电流）设定为比产品正常施加高压时而产生的漏电流稍高就行了。请注意，这里的漏电流与泄漏电流测试（ Leakage Current Test）中的泄漏电流在本质上是一样的，都是绝缘系统在电压的作用下产生的极微小的电流。它们的不同之处在于耐压测试中的漏电流是在高压的情況下产生的，而泄漏电流测试中的泄漏电流是在额定电压下产生的。
在人类生活水平日益提升的今天，家电的使用已是非常普遍的现象。安规检测是家电正常运行的前提，而青岛艾普欧盛电子科技有限公司专业的电气安规检测技术为家电的正常运行提供了质量保障。
