安规测试意义与安规测试项目

作者:艾普欧盛    点击:126    时间:2019-05-17 10:20:43 更多

       为什么要进行安规测试,这是许多产品制造商最想问的一个问题,当然最普遍的回答是“因为安规标准中有规定”。在产品制造领域,强制标准就意味着法律,但如果我们能深入了解电气安规的背景,便会发现它背后所隐含的责任与意义。

       实际上,安规标准是让用户所使用的产品规避危害,这样也保障企业规避风险。各式的电气设备都有潜在的危害,只要有使用电力或是电子组件之产品,皆不能对使用者造成危害。安规标准中的危害包含以下四种:电气伤害、机械/物理伤害、低压/高能量伤害、易燃防治,此四种危害在各式产品安规中是最基本的安全标准,其中对于一般电子产品,电气伤害对用户损害最大。
       造成电气伤害的因素有很多种,其中最主要的是电流经过人体所造成的电气伤害。此类电气伤害对人类具有直接的影响性,伤害的严重性依电能的大小、湿度、接触面积等有所不同。想象你在洗澡时,突然运作中的电热水器发生漏电,使得电流从吹风机经过你的身体而流向地面。此时,你的心脏出现不规则心悸、血压下降,造成不可挽回的悲剧。
       在安规标准中并无法规范每一项操作中所产生的错误,但仍然提供了几项基本的测试与防范来保护人身安全。例如GFCI (Ground fault current interrupters),设计在对地电流大于规范漏电流上限时,会在几个ms之内自动切断电源。此功能已大量减少人们在家中意外触电致死的案件,为电器使用者增添了一份保障。电力的频率(frequency)也是决定因素之一,一般室内的AC电源多为50/60Hz,其对人体的伤害大于DC电源,因此家用电器皆要求设计有保护人体的电路。
       许多安规标准以适当的漏电流、产品机构设计、耐压绝缘等测试,以规范当人体碰触时所产生的伤害。但安规标准分为一般标准(general)以及特殊标准(particular),制造商需十分注意各标准的适用性,让产品符合正确的安规标准。

电气伤害的测试主要分为以下四种:
• 耐电压测试(DielectricWithstand / Hipot Test):耐压测试在产品的电源端与地端电路上,施以一高压并量测其崩溃状态。
• 绝缘电阻测试(IsolationResistance Test):量测产品电气绝缘状态。
• 漏电流测试(LeakageCurrent Test ):检测AC/DC电源流至地端的漏电流是否超过标准。

• 接地保护测试(Protective Ground):检测可接触之金属机构等部位是否有确实接地。

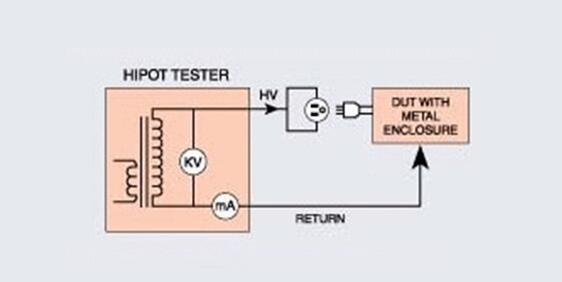

耐电压测试

 艾普欧盛

       耐电耐压测试或电气强度测试为国际安规认证机构如:JSI、 CSA、 VDE、BSI、 UL、IEC、 TUV所要求的必测项目,产品须于出厂前做百分之百的测试,它对产品而言,为品质的保证及电气安全性的指针。
       耐电压测试的实质是在被测产品电气上本不连接的两部分间施加一段时间的同频高压,以检验有无绝缘崩溃。

       测试电压须参照各相关的安规标准并视工作电压及绝缘等级而定,通常使用交流电压,若有电容器类零件横跨于待测绝缘上,则建议使用直流电压做测试,但测试电压须为1.414倍的交流测试电压。

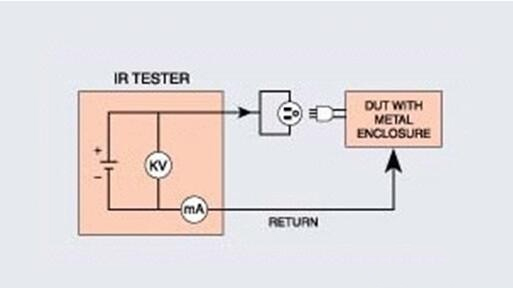

绝缘阻抗测试

  艾普欧盛

       绝缘阻抗测试和直流耐压测试是非常相似的,于耐压相同的两点施以直流电压,最高可达1000伏特,通常使用单位为MΩ,可判定良品及不良品,一般而言, 测试电压为500伏特或1000伏特,绝缘阻抗不得小于10MΩ。绝缘阻抗测试为非破坏试验,且能侦测绝缘是否良好,在某些规范中,是先做绝缘阻抗测试再进行耐电耐压测试,而绝缘阻抗测试无法通过时,往往耐电压测试也无法通过。


接地电阻测试



       接地阻抗测试为测试产品的接地点,对产品的外壳或金属部份,施以一个恒流(一般电流在10-40A之间) 电源来测试两点间的阻抗大小,一般产品规定量测25A,阻抗不得大于0.1Ω而CSA要求量测40A,以此测试,可检测出接地点螺丝未锁紧、接地线径太小、 接地线断路等问题。

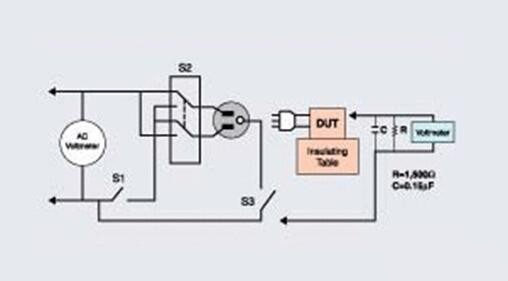

泄漏电流测试

  艾普欧盛
